چیدمان تجهیزات
وسیله تغذیه، انتقال، ماشین اصلی و غلطک نورد (شامل میز کنترل)، برش (پس از نورد)، سیستم هیدرولیک، سیستم کنترل برق، میز نهایی، غیره. بخش اصلی ماشین بر روی کنترلر ماشین نورد برنامه ریزی شده است.

فرآیند تولید
کویلر مجدد دستی- انتقال، تغذیه و تصحیح- نورد- برش پس از نورد- محصول خروجی

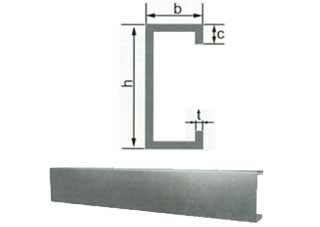

1. h=100mm, b=50mm, c=15mm، عرض کویل 210mm
2. h=150mm, b=50/60mm, c=20mm، عرض کویل 270/290mm
3. h=200mm, b=65/70mm, c=20mm، عرض کویل 350/360mm
4. h=250mm, b=70/80mm, c=20mm، عرض کویل 410/430mm
5. h=300mm, b=70/80mm, c=20mm، عرض کویل 460/480mm

نما و کاربرد

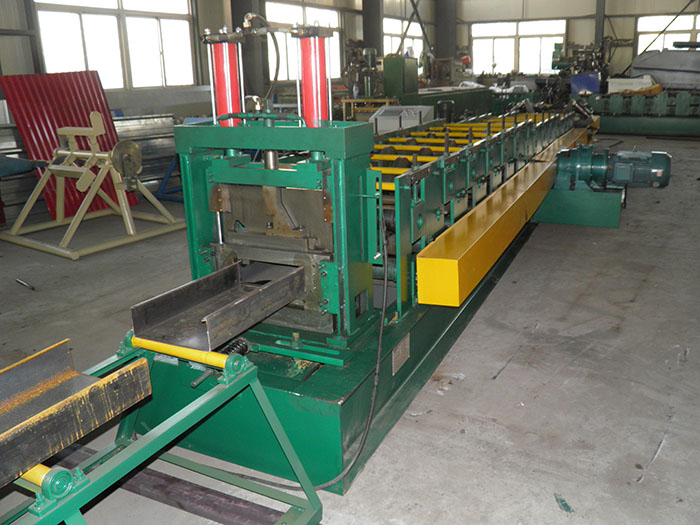

1. ماشین شکل دهی C purlin از غلطکهای تهیه شده با دقت که از فولاد با کیفیت فورج شده ساخته شده اند تشکیل شده است. پوشش کروم سخت بر روی سطح غلطکها باعث عمر طولانی آنها می شود.
2. این دستگاه توسط کامپیوتر کنترل طول، سوراخکاری و شمارش را انجام می دهد.
3. در قسمت جلویی، ماشین دارای غلطکهای تخت کننده فراوانی جهت بهبود تخت شدن ورق فولاد می باشد. پس از تخت شدن، امکان برآورده سازی استاندارد سطح وجود دارد. به علاوه، ماشین شکل دهی C purlin دارای مزایای اقتصادی می گردد.
4. محصول C purlin تولیدی این دستگاه دارای مقاومت بالای خمش و نصب آسان است.
5. محصول تولید شده با ماشین ما معمولاً به عنوان ستون سقف و دیوارهای بزرگ و ساختمانهای سایز متوسط شامل کارخانجات، انبار، گاراژ، سالن ژیمناستیک، سالن نمایشگاه، سینما، تئاتر، باغ و غیره استفاده می شود.
