پارامترهای اصلی
1. کویلر مجدد: عملکرد دستی، کویلر مجدد غیر فعال
2. بار کویلر مجدد: 5 T
3. ساختار ماشین: جوشکاری شده با تیر فولادی 350H
4. ضخامت دیوار مصنوعی: 16mm
5. روش تغذیه مواد شکل دهی: از کنار با رولر
6. نوع ماشین شکل دهی: دیوار مصنوعی و درایو زنجیر
7. قطر محور: ￠75mm
8. زنجیر: 16A تک ردیفه
9. توان موتور شکل دهی: 5.5KW
10. سرعت خط ماشین شکل دهی: 18 m/min
11. مراحل ماشین شکل دهی: 14/16
12. ماده غلطک: فولاد فورج شده 45# عالی
13. ضخامت پوشش کروم غلطک: 0.05mm

14. موتور هیدرولیک: 4 KW
15. پمپ روغن هیدرولیک: دنده ای
16. روش برش: قطع قبل/بعد از شکل دهی هیدرولیک
17. ماده پره برش: Cr12
18. عملیات حرارتی پره برش: HRC58℃-60℃
19. ضخامت نورد: 0.3-0.8 mm
20. عرض ورودی: 1250mm
21. دقت برش طولی: ±2mm
22. تغییر دهنده فرکانس: Tricrystal
23. PLC کامپیوتر: Panasonic
24. عملکرد کامپیوتر با صفحه نمایش لمسی
25. ولتاژ: 380V/50HZ سه فاز
26. ابعاد ماشین: 6.8 M x 1.7 M x 1.5 M

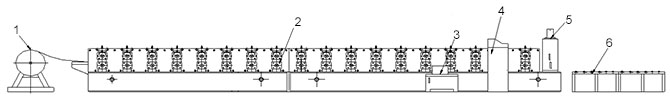

1. کویلر مجدد
2. ماشین نورد دولایه
3. ایستگاه هیدرولیک

4. کابین کنترل PLC
5. برش هیدرولیک
6. خروجی محصول
