پارامترهای اصلی

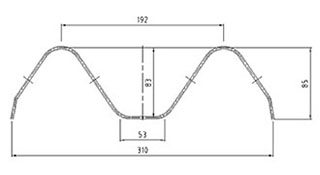

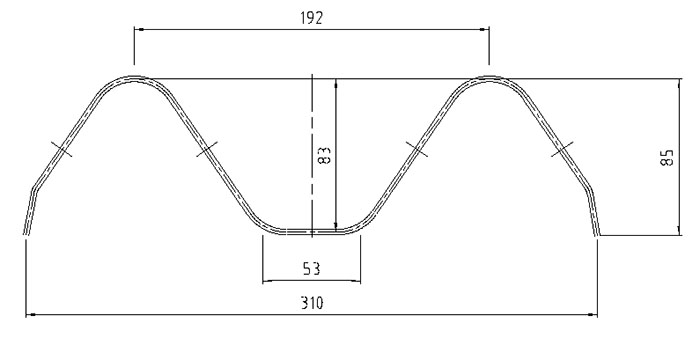

1. مشخصات ماده نورد: عرض 480mm، ضخامت: 3-4mm، ورق فولاد گالوانیزه Q235A
2. سرعت کاری: 10 -12m/min
3. مراحل نورد: 13 جفت غلطکهای اصلی، 7 جفت غلطکهای تسطیح کننده
4. جنس غلطک: فولاد بلبرینگ GCr15، کوئنچ شده، HRC58℃-62℃
5. جنس محور اصلی: فولاد 45# عالی تمپر شده
6. قطر محور اصلی: ￠85mm
7. توان موتور اصلی: 35kw
8. انتقال: درایو زنجیر دو ردیفه
9. ساختار ماشین شکل دهی: دیوار مصنوعی
10. توان موتور تسطیح: 2.2kw
11. توان موتور هیدرولیک: 11kw، فشار 20Mpa
12. جنس قالب سوراخ کن و برش: Cr12
13. عملیات حرارتی پره برش: HRC58℃-60℃

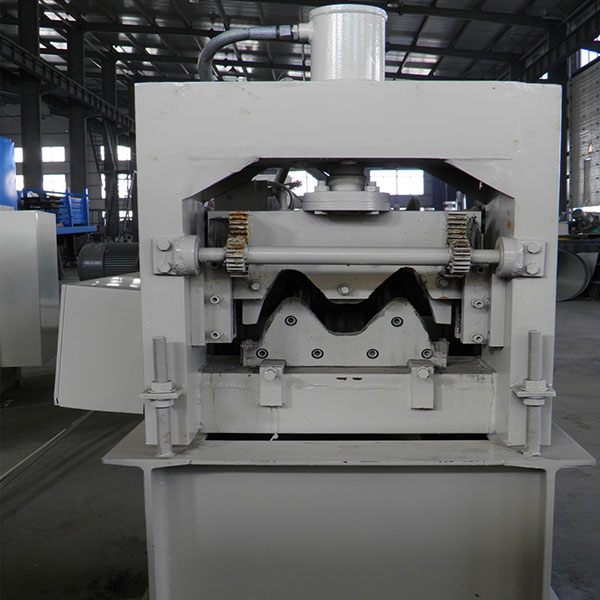

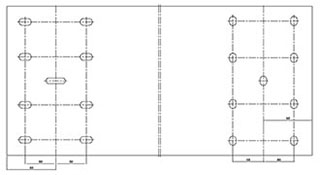

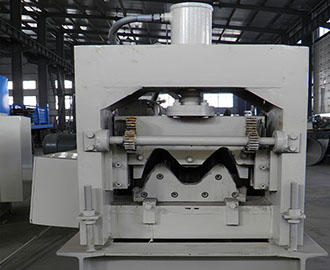

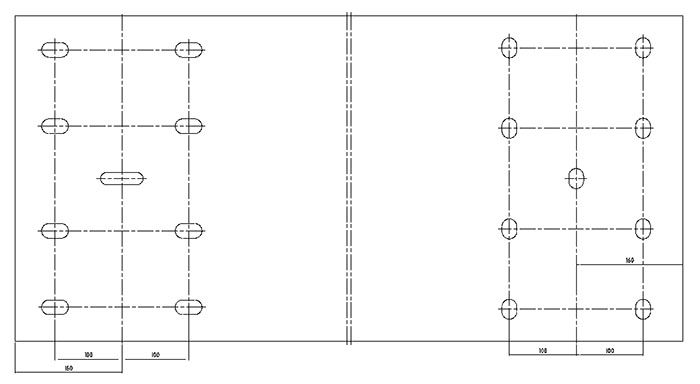

14. روش سوراخکاری و برش: استفاده از درایو هیدرولیک، سوراخکاری صفحه تخت، برش پس از نورد
15. سیستم کنترل برق: کل ماشین از کنترل فرکانس PLC استفاده می کند، دقت برش طولی: ≤±2mm
16. ابعاد ماشین: 13500mm×2700mm×1600mm

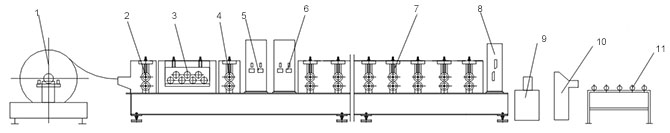

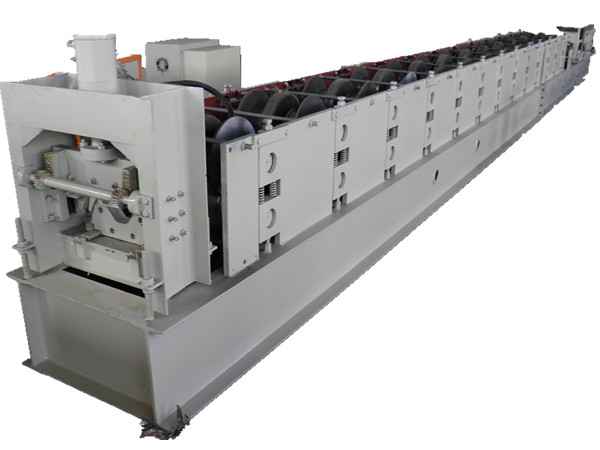

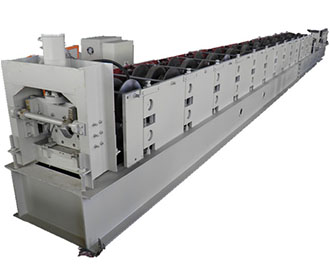

چیدمان ماشین
دستگاه تغذیه (ظرفیت 3 تن)، انتقال، دستگاه تسطیح، دستگاه سوراخکاری اولیه (2 مجموعه)، ماشین اصلی و غلطک (شامل میز کنترل)، برش (پس از نورد)، سیستم هیدرولیک، سیستم کنترل برق، میز نهایی و غیره

فرآیند تولید
کویل باز کن دستی، تغذیه و تصحیح، 7 غلطک تسطیح، سوراخکاری صفحه تخت، نورد، برش پس از نورد، محصول نهایی
